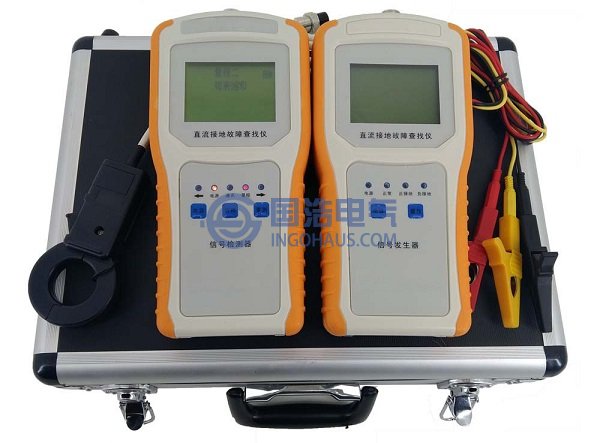

1. 將信號發生器接入直流系統：
信號發生器的信號連線，紅夾接正母線，黑夾接負母線，黃夾接地線。確定信號發生器正確接好后，打開信號發生器電源開關。
2. 按不同電壓等級自適應輸出信號：
信號發生器自適應不同電壓等級的直流系統，系統無接地故障時，“正常”指示燈亮。液晶顯示屏顯示接入直流系統電壓、正對地電壓、負對地電壓。系統有接地故障時，信號發生器自動判斷接地極性，如果系統正接地，信號發生器“正接地”指示燈亮，在向系統輸出信號的同時，“正接地”指示燈閃爍。如果系統負接地，“負接地”指示燈亮，在向系統輸出信號的同時，“負接地”指示燈閃爍。同時液晶顯示屏顯示系統正對地電壓、負對地電壓、系統對地絕緣總阻抗。
3. 故障檢測器的測試準備：
將鉗表插頭插入“檢測器”鉗表輸入插孔，打開檢測器電源。
（在檢測前建議對裝有接地選線在線監測裝置的直流系統，關閉接地選線在線監測裝置，更有利于檢測）。
4. 檢測開始：
“通訊”燈亮，說明被測回路能夠接受到同步信號，以確認檢測的信號與所發出的信號是同一時間進行的。如果通訊燈不亮，說明信號發生器與檢測器通訊不成功。
“量程”燈亮，當量程1燈明亮的時候表明采用的是鉗表量程1，當量程燈2亮的時候采用默認的鉗表量程2。
5. 正負極線不能同時鉗時，采用“鉗單根”的檢測方法：
如果是正極接地，將鉗表鉗在正極電纜上，檢測方法同上；如果是負極接地，則鉗在負極電纜上，檢測方法同上。
6. 多回路線扎在一起時：
將鉗表鉗在這扎電纜上（注：鉗表口必須能完全閉合），檢測方法同上，如果顯示出是“非接地”，說明被檢測的這扎電纜都沒有接地故障；如果顯示出是“接地”，說明被檢測的這扎電纜中有一回路或多回路有接地故障，必須將該扎電纜分開檢測，檢測方法同上。
