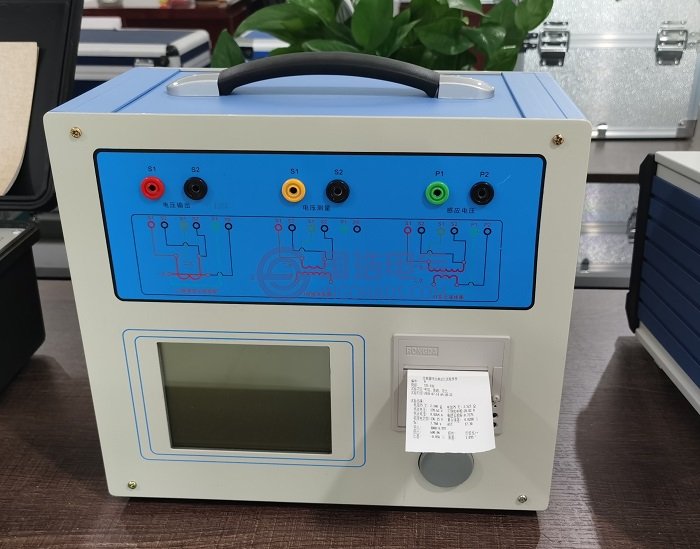

GHCD200變頻互感器綜合測試儀 點擊產看產品詳情

    變頻互感器綜合測試儀是一種專門為測試互感器伏安特性、變比、極性、誤差曲線、角差比差、計算拐點和二次側回路檢查等設計的多功能現場試驗儀器。實驗時僅需設定測試電壓/電流值，設備便能夠自動升壓/升流，并將互感器的伏安特性曲線或變比、極性等實驗結果快速顯示出來，支持?jǐn)?shù)據保存和現場打印，不但省去手動調壓、人工記錄、描曲線等繁瑣勞動，還能通過USB接口將測試數據上傳到電腦進行保存或打印。操作簡單方便，提高工作效率，是一種性價比較高的高科技產品。



    變頻互感器綜合測試儀（Frequencytransformercomprehensive test instrument）設計用于 現場檢測CT的伏安特性、變比、極性、退磁、5% 10%的誤差曲線、角差比差、一次通流檢測等，單機輸出電壓可達2500V，電流達到400A。實驗時僅需設定測試電壓/電流值，不需要設置步長，設備便能夠自動升壓/升流，并將 互感器的伏安特性曲線或變比、極性等實驗結果快速顯示出來，支持?jǐn)?shù)據保存和現場打印，不但省去手動調壓、人工記錄、描曲線等繁瑣勞動，還能通過USB接口進行數據轉存并上傳測試數據，進行保存或打印。操作簡單方便，提高工作效率，是一種性價比較高的高科技產品。



    2技術說明



    1.國內首創MBC電源控制技術，單相AC220V輸入電源，并且工作電源與功率電源共用一個輸入端口，設計更加科學合理，使用更加安全可靠。



    注：其他同類產品工作電源與功率電源是分開輸入方式，并且還需要使用三相AC380V雙火線輸入才能滿足實驗要求，存在極大的安全隱患，容易造成使用人員觸電甚至傷亡等事故。2.符合國家檢修規程：



    設備電源輸出全部為真實電壓和電流值，并且波形為標準正弦波，頻率為50-60Hz；能夠真正有效模擬互感器的真實狀態，符合國家相關檢修規定。



    3.輸出容量大：



    單機220V輸入時最大電壓輸出0-2500V，單機最大電流輸出0-400A。



    4.功能齊全：



    可檢測CT的穩態/暫態特性：伏安特性、自動計算拐點、變比、極性、5%和10%誤差曲線、退磁、一次通流、角差比差等項目，輕松實現一機多用。



    5.接線方式簡單：



    采用單電源輸入端口；僅有8個測試端口就可完成CT所有測試項目，接線方式安全簡單，非常適合現場使用，能夠有效降低勞動強度，提高工作效率；



    6.操作簡單：



    采用旋轉鼠標和大液晶顯示器，操作方式簡單，圖形顯示清晰，直觀方便。



    7.快速打印：



    采用熱敏打印機，自動篩選打印典型報告使用數據，非常適合進行現場數據對比。



    8.大容量FLASH存儲：可保存1000組試驗數據，掉電后可保存10年。



    9.USB接口：方便連接新式筆記本電腦。



    10.體積小，重量輕：同類產品中體積最小、重量最輕、方便現場使用。



    3主要測試功能



    CT穩態、暫態測試：



    1、伏安特性測試



    2、變比測試



    3、極性判別



    4、5%和10%誤差曲線



    5、退磁



    6、拐點計算



    7、一次通流



    8、相位測量（角差）



    9、比差測量



    10、二次繞組電阻測量



    11、二次實際負荷測量



    12、鐵心退磁



    13、準確限值系數



    14、儀表保安系數



    15、二次時間常數



    16、剩磁系數



    17、飽和及不飽和電感



    4主要技術參數



    工作電源： AC220V±10V



    電源輸入和輸出頻率： 50-60Hz



    輸出功率： 0.0001-500VA



    輸出電壓： 0.1-120V



    輸出電流： 0.0001-5A



    誤差： I≤0.5%、U≤0.5%



    工作溫度： －10～40℃



    相對濕度： <85%
