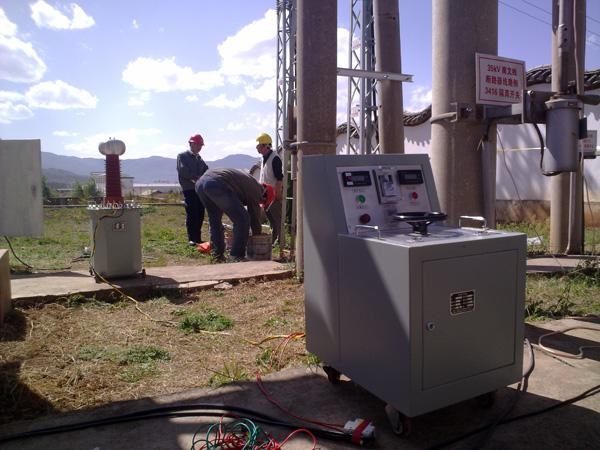

（一）單相變壓器局部放電測量基本回路
對于單相變壓器局部放電測量回路，多采用如圖1，圖2所示的直接加壓接線方式，對于小型變壓器，其繞組首、末端具有相同的絕緣水平也多采用這種直接加壓的測試回路。這種直接加壓的測量回路只能檢查除變壓器線圈以外的主絕緣，而對總絕緣沒有檢測效果。

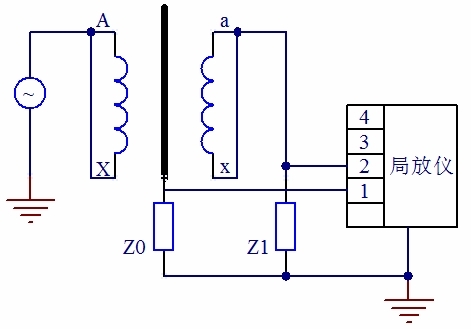

圖1 單相變壓器局部放電試驗測量回路一

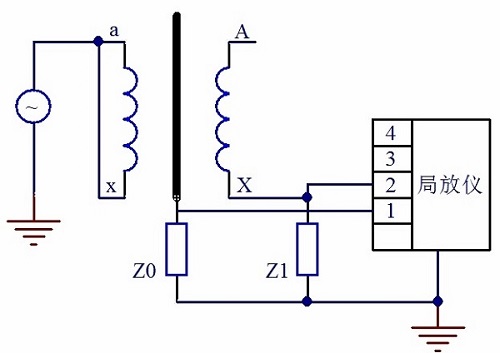

圖2 單相變壓器局部放電試驗測量回路二
圖3，圖4為單相變壓器局部放電感應加壓測試回路，感應加壓測試回路能夠同時檢查變壓器絕緣結構的主絕緣和總絕緣。

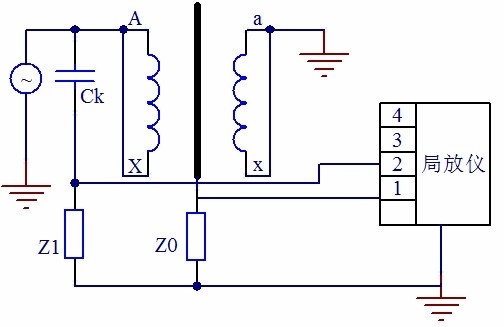

圖3 單相變壓器局部放電試驗測量回路三

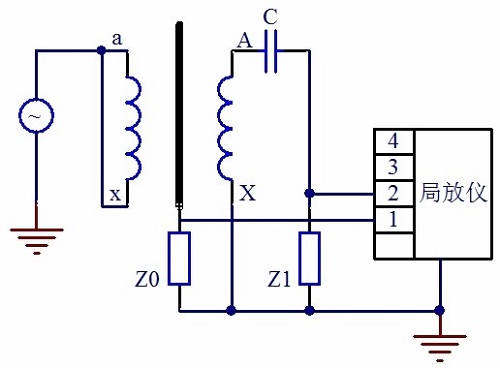

圖4 單相變壓器局部放電試驗測量回路四
