通過儀器顯示器上的波形識別放電類型以及各種噪聲干擾需要豐富的試驗經驗,需要長時間的積累。
可以通過放電圖形中顯示的局部放電放電位置、是否發生移動、放電幅值在正負半周的相似程度、隨試驗電壓和加壓時間的變化放電幅值的特征等判斷出放電類型和干擾類型,表1和表2分別給出判斷放電和干擾起因的初步參考。
但是表1和表2僅僅是判斷放電和干擾起因的初步參考。盡管表1和表2將各種放電特征和干擾特征描述得非常清楚,但在現場實際親身試驗操作中,由于各種環境干擾、系統干擾和放電等混在一起,遇到的波形特征不可能完全與之對應,因而導致判別困難,需要操作者理性分析判斷。

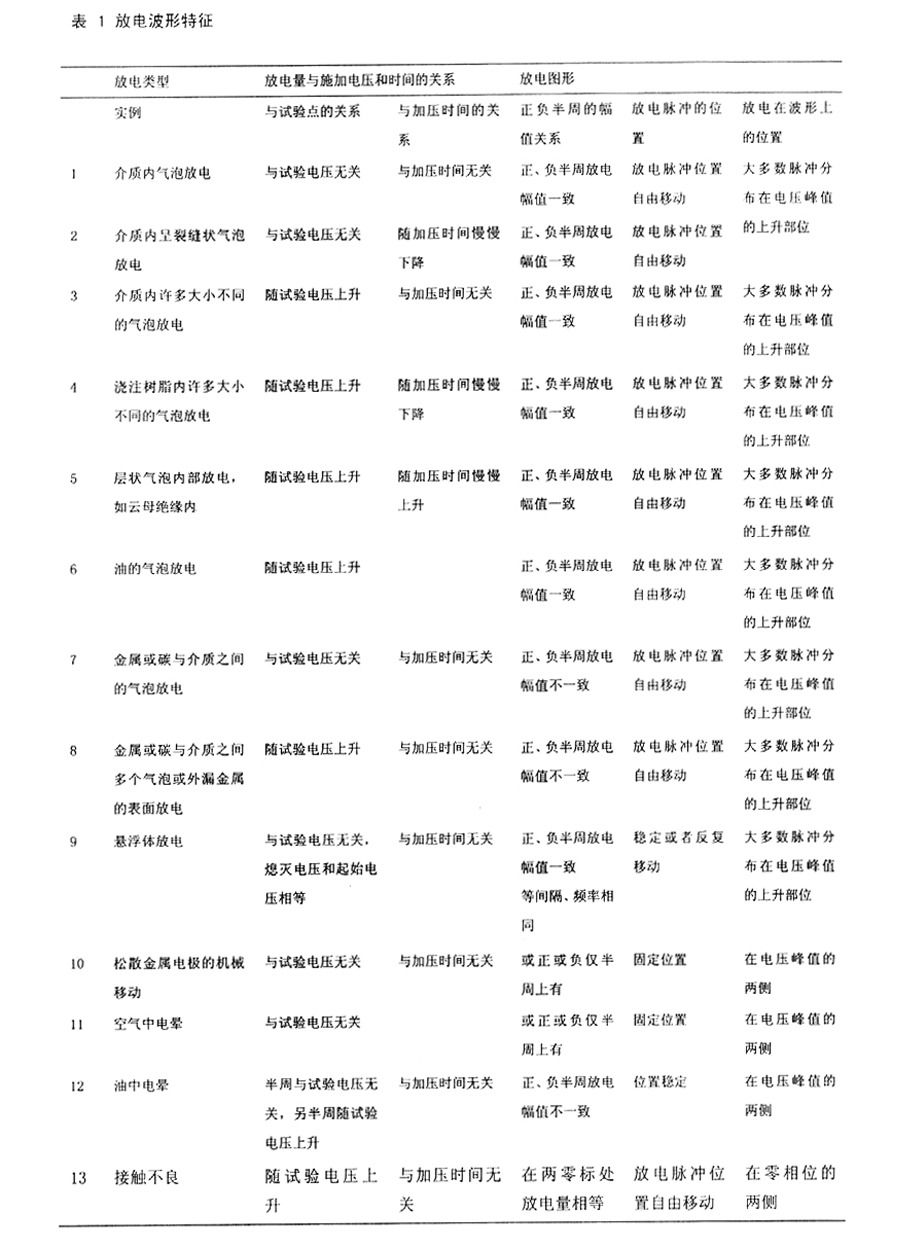

表1 放電波形特征

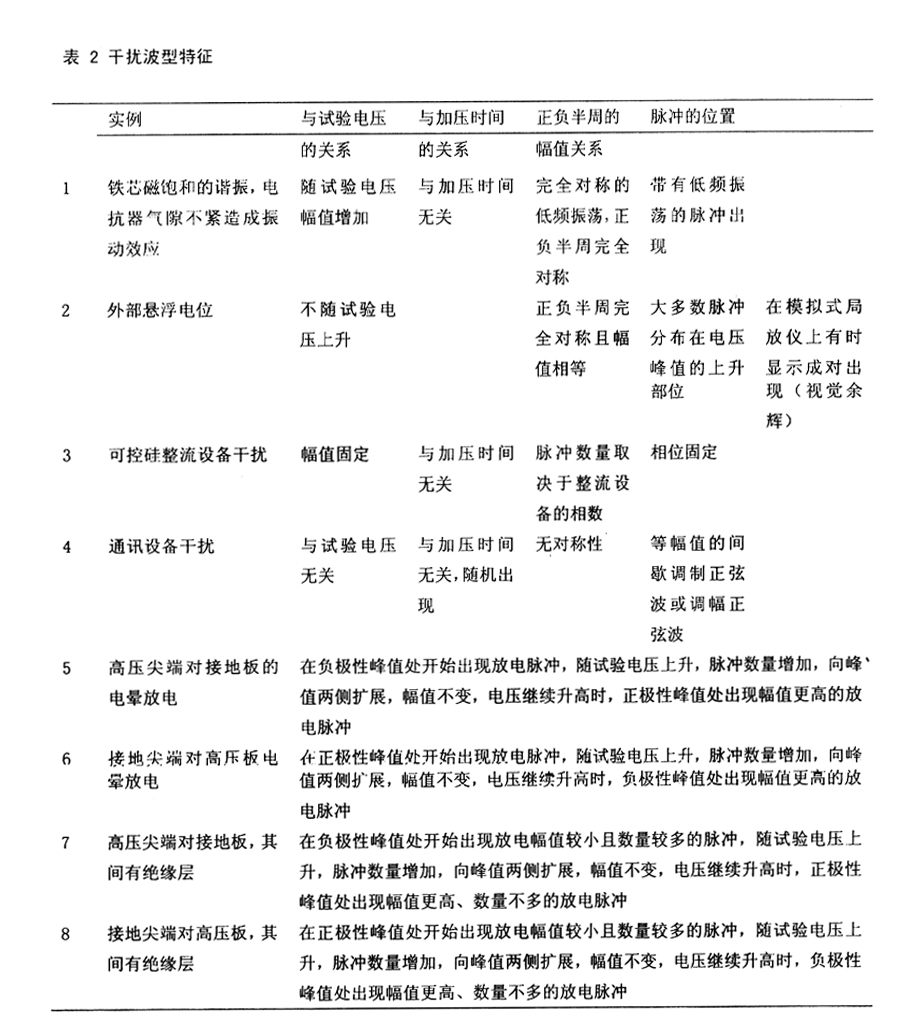

表2 干擾波形特征
