變壓器局部放電脈沖電流產生的過程中,首先是一些原子或分子的自由電子被從原子或分子的外圍剝離出來,并在電場的作用下加速,宏觀上表現為電流幅值迅速上升。經過很短的一段時間,電子再一次成為自由電子,加速停止,宏觀上表現為電流幅值迅速衰減。當電荷不以一個恒定速度運動時,就會發射出瞬態電磁場。這個瞬態電磁場從放電源向空間的各個方向輻射出來。電磁波的能量隨著局部放電信號的消失而消失。根據信號處理的理論可知,一個脈沖信號的持續時間越短,脈沖信號的頻譜就越寬。

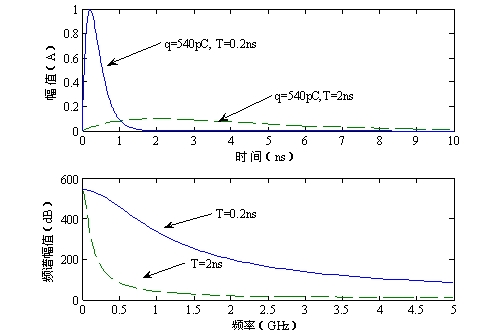

2類脈沖電流時域波形和頻幅特性對比
如圖所示,對比了具有相同放電量、不同上升沿和脈沖電流幅值的兩個脈沖電流時域波形和幅頻特性。可以看出,上升沿為0.2ns的脈沖電流比上升沿為2ns的脈沖電流頻譜更寬,在超高頻檢測頻帶(300-3000MHz)內的能量更強。
