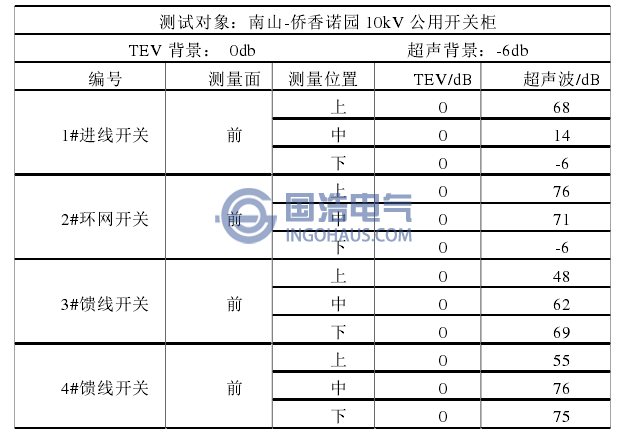

情況概述：2013年5月2日，工作人員對深圳僑香諾園10kV公用開關柜進行局部放電檢測。此開關柜位于小區地下停車場電房內，檢測前工作人員觀察開關柜運行環境正常，但電房內空氣濕度較大，靠近開關柜時能聽到柜中發出明顯“滋滋”放電聲響，且開關柜附近有濃烈刺鼻性的臭氧味；后用開關柜局部放電檢測儀檢測發現，開關柜運行環境TEV(地電波)數值為0dB(檢測金屬門窗、圍欄)，超聲波數值為-6dB(檢測空氣)，開關柜各柜TEV檢測數值均為0dB，而超聲波檢測中1#、2#、3#、4#柜數值均嚴重超標，最高達到76dB，后經超聲波定位，確定超聲波源位于開關柜母排室及3#、4#柜電纜室，檢測結果如下表所指示。

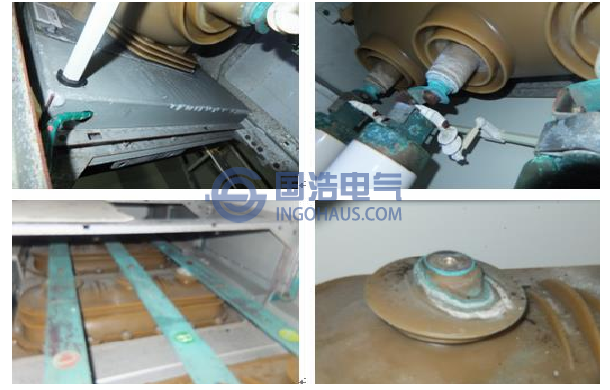

檢修結果：對此開關柜進行停電檢修后發現，開關柜母排室銅排和3#，4#柜電纜室電纜接頭處均出現大量銹蝕及放電痕跡，檢修結果如下圖所示。
僑香諾園10kV公用開關柜檢修內部器件圖
