局部放電檢測技術是眾多狀態檢測技術中應用比較早，使用比較廣泛的一種帶電測試技術。在發達國家，局部放電檢測技術應用己經有三、四十年的歷史，新加坡新能源電網有限公司是此項技術的成功應用者之一。而在我國，局部放電檢測技術起步較晚但發展很快，在最近十年中，通過對國外局部放電檢測技術的引進和學習，并且在實際工作中不斷的加以應用，逐步的將局部放電檢測技術在開關柜的故障診斷中實用化和常態化。

目前對于高壓開關柜局部放電的檢測方法主要分為兩大類：電氣檢測法和非電氣檢測法。電氣檢測法主要有脈沖電流法、特高頻(UHF)法及暫態地電壓法；非電氣測量法主要有氣體測量法、紅外測溫法及超聲波法；氣體測量法是采用氣體檢測儀測量開關柜局部放電產生的特定氣體濃度的方法，但由于受環境通風條件的影響，應用效果不大，因此一般不直接采用氣體測量法對開關柜局部放電進行診斷。此外紅外測溫法則需要在高壓開關柜上預留測溫窗口，使用安全性和便利性差，一般也很少采用，因此開關柜局部放電非電氣檢測法主要是超聲波法。以下介紹這幾種方法的研究現狀。

1. 脈沖電流法
脈沖電流法是研究最早且應用最廣的一種局部放電檢測方法，也是IEC60270和GB/T7354標準所推薦的檢測方法。發生局部放電時試品兩端會產生電荷的變化，與試品兩端相連接的檢測回路便會出現脈沖電流，在檢測阻抗兩端形成一個脈沖電壓，通過檢測這一脈沖電壓來分析試品的局部放電，該方法可以獲得視在放電量。脈沖電流法是目前檢測局部放電最常用的方法之一，檢測頻率通常在10MHz以下。脈沖電流法雖然具有放電電流脈沖信息量豐富以及便于定量化的校準方法等優點，但易受電磁干擾，靈敏度低，因此很難用于現場實際檢測。

2. 特高頻(UHF)法
開關柜發生局部放電時，會在開關柜內部激發出頻率高達300MHz-3GHz的電磁波，其脈沖上升時間和持續時間極短，只有幾個納秒，具有寬廣的頻域分布。特高頻法便是利用裝設在開關柜內部或外部的天線傳感器，接受局部放電輻射出的特高頻電磁波信號進行對局部放電進行檢測和分析，從而判斷出絕緣故障及故障類型等。電磁波信號在開關柜內部傳播時時衰減很小，有利于局部放電信號的檢測。UHF具有抗干擾性強、靈敏度高、檢測范圍廣及檢測效率高等優點，但其放電信息無法量化，高頻傳感器安裝成本高，因此在開關柜的局部放電檢測中使用不是很廣泛。

3. 暫態地電壓(Transient Earth Voltage簡稱TEV)法
局部放電會產生出持續變化的電場，根據麥克斯韋電磁場理論，變化的電場會引發變化的磁場，而變化的磁場又會感應出變化的電場，從而相互交換變化的電場和磁場相互激發并且向外傳播，由此便形成了電磁波。在絕緣內部放電中，放電的電荷量主要集中在接地屏蔽裝置的內表面部分，因此，如果屏蔽裝置(即高壓開關柜金屬外殼)是連續的，則在外部無法檢測到放電信號。但在實際應用中，屏蔽裝置一般在墊圈的連接處、絕緣部件的連接處、電纜絕緣終端連接處等部位會出現空隙而造成不連續，這樣內部局部放電產生的電磁波信號就會透過屏蔽裝置不連續的部位傳輸到設備的外表面，從而在設備外表面會產生微量的感應電流，由于在設備外表面存在波阻抗，因此在設備外層會形成一個暫態對地電壓，簡稱TEV。TEV檢測法具有：放電信號傳播過程衰減小；檢測的有效頻率高、頻帶范圍寬；對脈沖變化敏感；原理簡單；安裝及操作方便；成本較低；可對設備進行帶電檢測；可進行局部放電定位；可進行在線監測等優點。比較合適檢測絕緣介質內部放電，對絕緣外部局部放電不敏感。因此被廣泛應用于高壓開關柜的局部放電檢測中。

4. 超聲波檢測法
發生局部放電時，在放電中心區域，空氣中的分子由于放電的電熱效應劇烈運動并相互激烈撞擊，在宏觀上由于撞擊而產生了聲波，而局部放電產生的聲部大多在20kHz以上。在聲波的定義中通常將頻率大于20kHz的聲波定義為超聲波，因此通過對局部放電產生的超聲波信號進行檢測來判定和評估局部放電程度的方法稱為局部放電的超聲波檢測法。在日常工作運行中開關柜的噪聲主要集中在20kHz以下的低頻范圍內，因此采用超聲波檢測法對開關柜進行局部放電檢測，可以避開噪聲的低頻干擾，能有效的提高檢測的有效性。但是隨著聲波頻率的升高，聲波在傳播過程中發生的衰減也會越大，不利于對信號的采集、檢測與分析，因此局部放電超聲波檢測的頻率一般都在數十到數百kHz之間。超聲波檢測法不受電氣上的干擾，在復雜的電磁環境下也可以很好使用，且可對放電源進行準確定位，因此在開關柜局部放電檢測中使用非常廣泛。

揚州國浩電氣有限公司自主研發的GHPD1002開關柜局部放電測試儀，性能可媲美英國EA，HVPD同類型產品，性價比超高。

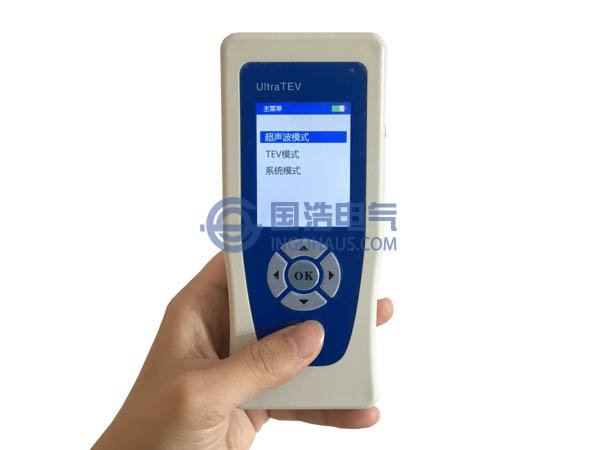

GHPD1002開關柜局部放電測試儀
