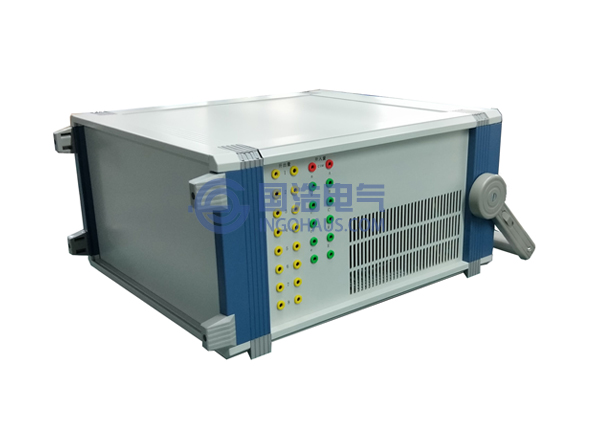

GHRP32三相微機繼電保護測試儀
GHRP32三相微機繼電保護測試儀內置工控微機,標準的4相電壓3相電流輸出,綜合了多專業的先進科技成果,兼具大型測試儀的性能,和小型測試儀的價位,具有很高的性能價格比。
提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。
聯系我們
服務熱線:
0514-82881249/0514-80892272
移動電話:
18605209713/18118280387
技術服務:13805255476
傳真:0514-80892271
E-mail:igohaus@foxmail.com
地址:揚州市寶應縣柳堡工業園區
雙寶路1號
?

產品簡介

產品概述

GHRP32系列微機繼電保護測試儀是揚州國浩電氣有限公司在參照電力部頒發的《微機型繼電保護試驗裝置技術條件(討論稿)》的基礎上,廣泛聽取用戶意見,總結目前國內同類產品優缺點,充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。該三相微機繼電保護測試儀采用高性能工控機作為控制微機,直接運行Windows操作系統,800×600點陣大屏幕TFT高分辨率真彩液晶顯示屏,全部操作過程均在顯示屏上設定,操作界面和試驗結果均漢化顯示,顯示直觀清晰。操作控制由觸摸板和面板鍵盤進行。操作簡單方便,只需簡單的計算機知識,極易掌握。三相微機繼電保護測試儀是綜合了多專業的先進科技成果,兼具大型測試儀的性能,和小型測試儀的價位,具有很高的性能價格比。

功能特點

1. 標準的4相電壓3相電流輸出:具有4相電壓3相電流輸出,可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V,電流三并可輸出120A,第4相電壓Ux為多功能電壓項,可設為4種3U0或檢同期電壓,或任意某一電壓值的情況輸出。
2. 單機操作方便:單機由方便靈活的光電軌跡球鼠標通過大屏幕液晶顯示屏進行操作,全部中文顯示。可完成現場大多數試驗檢定工作,可對各種繼電器及微機保護進行檢定,并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用,操作方便快捷。
3. 雙操作方式,聯接電腦運行:通過Windows平臺上的全套中文操作軟件,可進行各種大型復雜及自動化程度更高的校驗工作,可方便地測試及掃描各種保護定值,可實時存貯測試數據,顯示矢量圖,繪制故障波形,聯機打印報表等。
4. 軟件功能強大:可完成各種自動化程度高的大型復雜校驗工作,如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等,能方便地測試及掃描各種保護定值,進行故障回放,實時存儲測試數據,顯示矢量圖,聯機打印報告等。
5. 開關量接點豐富:10路接點輸入和8對空接點輸出。輸入接點為空接點和0~250V電位接點兼容,可智能自動識別。輸入、輸出接點可根據用戶需要擴展。
6. 大屏幕TFT顯示屏:本機采用800×600點陣大屏幕TFT高分辨率真彩液晶顯示屏,全部操作過程均在顯示屏上設定,操作界面和試驗結果均漢化顯示,顯示直觀清晰。
7. 自我保護:采用合理設計的散熱結構,并具有可靠完善的多種保護措施及電源軟啟動,和一定的故障自診斷及閉鎖功能。
8. 具有獨立專用直流電源輸出:裝置設有一路110V 及 220V專用可調直流電源輸出。
9. 性價比高:屬于跨專業聯合設計產品,綜合了多專業的先進科技成果。兼具大型測試儀的性能,和小型測試儀的價位,具有很高的性能價格比。

技術參數

1. 交流電流輸出
輸出精度
≤0.5A   ±2mA    >0.5A   0.2%
相電流輸出(有效值) 0~40A
三并電流輸出(有效值) 0~120A
相電流長時間允許工作值(有效值) 10A
相電流最大輸出功率  420VA
三并電流最大輸出時最大輸出功率 900VA
三并電流最大輸出時允許工作時間 10s
頻率范圍(基波) 20~1000Hz
諧波次數 1~20 次
2.直流電流輸出
輸出精度                                             0.5級
電流輸出  0~±10A / 每相,0~20A /兩相疊加
最大輸出負載電壓 20V
3. 交流電壓輸出
輸出精度 0.2級
相電壓輸出(有效值) 0~120V
線電壓輸出(有效值) 0~240V
相電壓/線電壓輸出功率 80VA / 100VA
頻率范圍(基波) 20~1000Hz
諧波次數 1~20次
4. 直流電壓輸出
輸出精度 0.5級
相電壓輸出幅值 0~±160V
線電壓輸出幅值 0~320V
相電壓/線電壓輸出功率 70VA / 140VA
5. 開關量及時間測量
開關量輸入(10路)                                                     空接點:   1~20mA,24V
  電位接點接入:“0”:0~ +6V; “1”:+11 V~ +250V
開關量輸出(8對) DC:220V/0.2A;AC:220V/0.5A
時間測量 測量范圍0.1ms ~ 9999s    測量精度0.1mS
6. 體積重量
外形尺寸                              400×300×180mm³
單機重量 18kg
供電電源 AC 220V±10%,50/60Hz
環境溫度
-10℃ ~ +50℃

標準配置

繼電保護測試儀主機 一臺
高強度鋁合金主機包裝箱 一只
測試線包  一個
電流測試線 一包
電壓及開關量測試線 一包
電源線 一根
USB連接線 一根
程序光盤   郵件發送
10A和2A保險管     各二個
合格證/保修卡 一張
出廠檢定報告      一份
使用說明書     一份

注意:產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知,請購買前與銷售人員進行確認TEL:0514-82881249
